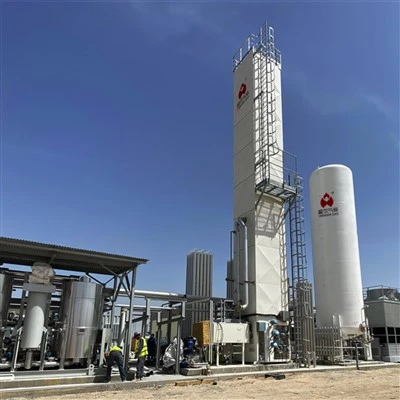

Impianto di azoto criogenico
L'impianto di azoto criogenico è un macchinario industriale avanzato che utilizza la tecnica di distillazione criogenica per separare l'azoto dall'aria atmosferica. Con l'aiuto di processi di temperatura criogenica e alta pressione, gli impianti basati sulla criogenicità liquefanno ed estraggono molecole di azoto generando gas N2 ad alta purezza. Tuttavia, lo scopo dei macchinari criogenici è multiforme con applicazioni in una vasta gamma di settori. Principalmente, soddisfano i requisiti di settori quali la conservazione degli alimenti, la produzione chimica, l'aerospaziale e l'elettronica. Inoltre, gli impianti criogenici offrono anche una fornitura ininterrotta di gas N2 per processi di inertizzazione, spurgo e inertizzazione, mantenendo al contempo la qualità e la sicurezza del prodotto. Dalla prevenzione dell'ossidazione nei componenti elettronici sensibili alla conservazione della freschezza degli alimenti, gli impianti di azoto criogenico svolgono un ruolo fondamentale nel soddisfare le esigenze industriali, contribuendo al contempo ai progressi tecnologici e alla conservazione del prodotto.
Vantaggi dell'impianto di azoto criogenico
Convenienza
Senza un impianto di azoto criogenico non si verificheranno più perdite di gas durante l'analisi, poiché l'azoto può essere fornito su richiesta.
Coerenza e affidabilità
L'impianto di azoto criogenico fornisce un'erogazione di gas costante e con una purezza stabile, senza rischi di contaminazione delle condotte che potrebbero compromettere i risultati delle analisi e la produttività del flusso di lavoro.
Bassi costi operativi
La sostituzione di impianti di separazione dell'aria obsoleti può comportare risparmi sulla produzione di azoto superiori al 50%. Il costo netto di un impianto di azoto criogenico in loco è notevolmente inferiore ai costi di acquisto di azoto in grandi quantità in bottiglia o liquefatto.
Meno dannoso per l'ambiente
L'impianto di azoto criogenico in loco è un approccio sostenibile ed efficiente dal punto di vista energetico per fornire gas di azoto puro, pulito e secco. Rispetto all'energia richiesta dagli impianti di separazione dell'aria criogenica, oltre al trasporto dell'azoto liquido dall'impianto a una struttura, gli impianti di azoto criogenico consumano molta meno energia e comportano una significativa riduzione dell'impronta di carbonio.
Come uno dei principali produttori di impianti di separazione dell'aria in Cina. Siamo specializzati nella fornitura di apparecchiature di separazione dell'aria stabili e affidabili per il settore industriale. We limited si trova a Hangzhou, in Cina, copre un'area di 16,000 metri quadrati e possiede una capacità produttiva di oltre 100 milioni di yuan all'anno.
Appaltatore EPC dell'unità di separazione dell'aria
Shenger vanta una vasta esperienza nella fornitura di set completi di apparecchiature per la separazione dell'aria, in grado di soddisfare i requisiti dei progetti chiavi in mano EPC (ingegneria, approvvigionamento, costruzione) dei clienti.
Perché scegliere noi
Il nostro prodotto
I prodotti Shenger sono suddivisi nelle seguenti categorie: vari dispositivi di purificazione del gas, impianto di azoto PSA, impianto di ossigeno PSA, impianto di ossigeno VPSA, essiccatori d'aria con rigenerazione del calore di scarto, essiccatori con rigenerazione senza calore, essiccatori con micro-rigenerazione del calore, essiccatori di tipo refrigerato, essiccatori combinati, impianti di separazione criogenica dell'aria, ecc.
Attrezzature di produzione
Carrello elevatore, gru monotrave, segatrice, trapano radiale, saldatrice ad arco SCR DC, saldatrice a gas schermato, sala verniciatura, centro di saldatura tubi con mandrino PPCW, granigliatrice, piattaforma vibrante.
Applicazione del prodotto
I nostri prodotti sono ampiamente utilizzati nei settori metallurgico, dell'energia elettrica, chimico, petrolifero, elettronico, biologico, farmaceutico, delle fibre chimiche, alimentare, della gomma e in altri settori.
Servizio post-vendita
Il servizio clienti dedicato è online 24 ore al giorno, rispondendo sempre a domande su apparecchiature come i generatori di azoto a setaccio molecolare al carbonio e fornendo servizi premurosi. Stabilisci file clienti per i nostri clienti cooperativi, torna regolarmente all'utilizzo del prodotto e servi ogni cliente con cuore.
Gli impianti di separazione criogenica dell'aria sono molto importanti per numerose industrie. Indubbiamente, sono la fonte affidabile per generare azoto ad alta purezza da utilizzare in varie applicazioni. Inoltre, la distillazione criogenica è l'unica tecnologia con capacità di generare N2 con purezza fino al 99,99%. Inoltre, la loro produzione è completata con materiali certificati ASME che possono resistere a temperature criogeniche e pressioni estremamente elevate. E, essendo la colonna di separazione dell'aria il cuore del macchinario, la loro produzione è realizzata con acciaio inossidabile di grado criogenico al 100% con saldatura ad argon. La maggior parte dei principali produttori di impianti di azoto offre macchine per la produzione di N2 con standard di qualità garantiti dalle principali aziende di garanzia della qualità ISO 9001:2015 e CE.
Numerose applicazioni dell'azoto includono il raffreddamento durante i processi di produzione, l'arresto dell'ossidazione, la saldatura, ecc. Inoltre, l'industria alimentare utilizza l'azoto criogenico per il confezionamento, la conservazione e il congelamento dei prodotti alimentari. Anche la produzione chimica dipende dall'azoto per la copertura, la spurgatura e l'inertizzazione per l'arresto delle reazioni e il mantenimento della sicurezza. Nell'aviazione e nell'industria aerospaziale, l'azoto criogenico viene utilizzato per lo stoccaggio del carburante, la soppressione degli incendi e i sistemi di pressurizzazione. Inoltre, ci sono ampie applicazioni dell'azoto criogenico o liquido (LN2) in numerosi settori, come quello farmaceutico, sanitario, della fabbricazione di metalli e nei laboratori di ricerca.
Innanzitutto dovresti conoscere il processo di produzione dell'impianto di azoto gassoso con tecnologia criogenica prima di procedere all'acquisto dell'impianto. Rispetto ai processi non criogenici (PSA, VPSA), la tecnologia di distillazione criogenica è più efficiente e genera azoto di purezza più elevata. Viene utilizzata su larga scala nella conservazione di alimenti, campioni biologici (sperma, sangue), rimozione di verruche cutanee, ecc. Con l'impianto criogenico, puoi aumentare la produttività della tua attività ed è conveniente. L'impianto di gas funziona con una pressione nell'intervallo 2-5 bar e genera azoto con purezza fino al 99,99%.
L'impianto di azoto criogenico è un sistema industriale che produce azoto mediante liquefazione dell'aria atmosferica nell'unità di separazione dell'aria (ASU). L'azoto è uno dei gas industriali più importanti che comprende circa il 78% dell'atmosfera terrestre in massa. Infatti, è noto come il gas industriale più grande per via delle sue estese applicazioni industriali. Questo gas è noto per le sue proprietà inerti per cui trova applicazioni nelle operazioni di produzione in corso. Viene utilizzato nella produzione di elettronica, nella produzione di birra e negli imballaggi alimentari. Esistono molte altre importanti applicazioni del gas inerte. Le industrie soddisfano i loro requisiti di azoto sottoscrivendo bombole di azoto o installando un impianto di azoto liquido in loco.
Sempre più industrie e aziende stanno ora optando per l'installazione di un impianto di azoto criogenico perché è efficiente, conveniente e fornisce il gas inerte disponibile ogni volta che lo si desidera. L'abbonamento alle bombole di azoto è irto di molte incertezze a causa di problemi di catena di fornitura. Inoltre, utilizzare il gas inerte tramite bombole è anche costoso. L'installazione del tuo impianto di azoto liquido ridurrà i costi garantendo al contempo una fornitura costante di gas inerte. Si prevede che l'impianto raggiungerà il pareggio entro due anni, il che è molto impressionante. Ci sono numerosi altri vantaggi nel produrre il tuo azoto, come la possibilità di utilizzare tutto l'azoto che hai prodotto, a differenza delle bombole in cui circa il 10% di azoto rimane inutilizzato.
L'azoto viene prodotto nell'impianto di azoto criogenico prendendo aria atmosferica. Quando l'aria atmosferica viene presa all'interno dell'unità di separazione dell'aria (ASU), viene compressa nel compressore. Quindi, viene spostata attraverso il sistema di pulizia dove vengono eliminate impurità come idrocarburi, umidità e anidride carbonica. Qui, l'aria viene indirizzata negli scambiatori di calore per liquefarla a temperature criogeniche. In questa fase, l'aria viene immessa in una colonna di distillazione ad alta pressione dove l'azoto viene fisicamente separato dall'ossigeno e da altri gas. L'azoto così formato viene raccolto e immesso in una colonna di distillazione a bassa pressione dove viene distillato fino a quando non soddisfa le specifiche commerciali.
Compressore d'aria:Il compressore d'aria rotativo a vite può essere utilizzato per impianti di piccole dimensioni fino a 50 m3/ora e 1000 m3/ora. Fino a 40000 m3/ora. Il compressore centrifugo può essere utilizzato per impianti di dimensioni maggiori.
Sistema di preraffreddamento dell'aria:Gli impianti di separazione dell'aria adottano un sistema di raffreddamento in tutti i sistemi di preraffreddamento dell'aria.
Sistema di purificazione dell'aria:I setacci molecolari vengono utilizzati nel sistema di purificazione dell'aria per rimuovere la CO2 e l'umidità dall'aria di processo a bassa pressione.
Colonna di separazione dell'aria:(Colonna di separazione dell'aria-scatola fredda) è composta da involucro esterno in acciaio, scambiatore di calore principale, liquefattore, colonna inferiore, colonna superiore, condensatore, sottoraffreddatore, filtro per ossigeno liquido e azoto. Linea di tubazioni di raffreddamento, materiale isolante, indicatore elettronico digitale della temperatura e scanner, sensore PT 100, monometro di misura DP, valvola di espansione con tipo a stelo lungo con puntatore e indice e set di ruote -1.
Espansore :L'espansore viene utilizzato per raffreddare l'aria per il processo di liquefazione e frenato dal booster, in modo da ridurre il volume d'aria espanso, stabilizzare le condizioni di lavoro delle colonne superiori e ridurre il consumo di energia. Gli espansori della turbina hanno un funzionamento completamente senza problemi e una lunga durata e affidabilità.
Pannello di controllo :Gli impianti di azoto puro possono essere configurati per il funzionamento automatico tramite un PC. Ciò utilizzerà valvole di commutazione esterne, valvole criogeniche motorizzate su cold box.
Principi di funzionamento dell'impianto di azoto criogenico
È importante ricordare che i principi di funzionamento degli impianti dipendono dalla distillazione criogenica e dalle tecniche di separazione dell'aria. Inizialmente, l'aria atmosferica viene compressa per aumentare la pressione. Successivamente, passa attraverso un processo di raffreddamento utilizzando scambiatori di calore che raggiungono la liquefazione a temperature molto basse. L'aria liquefatta viene indirizzata in colonne di distillazione che la separano in azoto, ossigeno e altri gas in base ai loro diversi punti di ebollizione.
L'azoto è molto meno volatile, quindi si accumula nella parte superiore della colonna. Viene raccolto come prodotto desiderato e distillato nella colonna di distillazione a bassa pressione per ottenere la purezza specificata commercialmente. Nel frattempo, l'ossigeno e altri gas vengono eliminati nuovamente nell'atmosfera. L'azoto raccolto viene purificato e compresso per lo stoccaggio. Tuttavia, esiste la possibilità di personalizzare la purezza in base ai requisiti di diversi settori.
Certificati di qualità
I certificati non servono solo a soddisfare i clienti. Dimostrano anche che un produttore soddisfa gli standard nazionali e internazionali. Tali certificazioni includono ISO 9001 (certificazione standard internazionale per sistemi di gestione efficienti), ISO 14001 (certificazione standard internazionale per la gestione ambientale), ISO 45001 (sistemi di gestione della salute e sicurezza sul lavoro), RINA (certificazione di classificazione per la gestione della qualità e della logistica), Lloyd (certificazione marittima per navi e garanzia della qualità) e DNV GL (certificazione internazionale per la conformità di diverse aziende).
Tecnologia
Qualunque produttore tu scelga per il tuo progetto deve vantare la più recente tecnologia criogenica. Cerca pompe criogeniche (per mantenere liquefatto il gas inerte), compressori (per comprimere il gas), congelatori speciali (per mantenere basse temperature) e turboespansori criogenici (per l'espansione sicura del gas).
Sicurezza
Il produttore da te scelto deve fornire kit di sicurezza personale come guanti di sicurezza, visiere, tute protettive e occhiali. Devono dimostrare come garantiscono la protezione dei liquidi criogenici e regolano le loro temperature in base ai requisiti per evitare incidenti.
Esperienza
Se possibile, assicurati che il tuo produttore abbia anni di esperienza nei mercati locali e internazionali, così da sapere che sarà in grado di gestire correttamente il trasporto criogenico. Richiedi una conoscenza approfondita, esperienza e una comprovata esperienza per sostenere le sue affermazioni. E naturalmente, deve anche fornire i migliori risultati, fornire garanzie sulla qualità, soddisfare le tue esigenze come cliente e offrire soluzioni innovative.
Capacità di stoccaggio e trasporto
Poiché il trasporto di materiali criogenici è un compito importante e potenzialmente pericoloso, i serbatoi o i contenitori di stoccaggio devono semplicemente provenire da un fornitore affidabile. Un produttore certificato fornirà serbatoi di alta qualità e rispettosi dell'ambiente che garantiranno efficienza. Devono avere un'enorme capacità di stoccaggio, essere realizzati in acciaio inossidabile per prevenire la ruggine, essere progettati per prevenire perdite e mantenere temperature estremamente basse.
Utilizzi dell'impianto di azoto criogenico nell'industria
Aerospaziale e aeronautica
Ci sono molti usi diversi dell'azoto in quest'area, poiché è apprezzato per la sua capacità di prevenire processi di combustione in atmosfere ad alta pressione e temperatura, garantendo così la sicurezza. Gli usi dell'azoto in quest'area includono la pressurizzazione di componenti in autoclavi industriali e in pompe di scarico. Nell'industria aeronautica, viene utilizzato per gonfiare pneumatici su aeromobili e per gonfiare attrezzature di soccorso (come scivoli di fuga), prevenendo anche processi di combustione ed esplosioni.
Trasporto
Un gonfiaggio più sicuro ed efficiente e l'eliminazione dell'ossidazione interna sono altri utilizzi apprezzati dell'azoto nel settore automobilistico.
Prodotti chimici
Esistono numerose applicazioni dell'azoto nell'industria chimica, a partire dalla base che l'azoto reagisce con l'idrogeno per ottenere ammoniaca. Da questa combinazione si ottengono prodotti come fertilizzanti, coloranti ed esplosivi, tra gli altri. L'azoto è anche utilizzato per preparare campioni liquidi nelle analisi chimiche, contribuendo a creare atmosfere inerti.
Energia
L'azoto è utilizzato nell'industria energetica allo scopo di prevenire perdite di gas, mantenere livelli di pressione bilanciati, prevenire la combustione e fungere da ostacolo alla propagazione di ossigeno e umidità. Svolge quindi un ruolo importante nella perforazione, nelle operazioni e nella manutenzione di pozzi di petrolio e gas.
Cibo
I principali utilizzi dell'azoto nel settore alimentare riguardano la conservazione degli alimenti e il confezionamento sicuro e igienico. Svolge inoltre un ruolo importante nel settore vinicolo, evitando processi di ossidazione, e nella pressurizzazione dei barili di birra.
Ferro e acciaio
L'industria siderurgica utilizza l'azoto in vari processi. Ad esempio, viene utilizzato per produrre acciaio inossidabile e per spurgare attrezzature e serbatoi collegati a questo processo.
Elettronica
L'azoto viene utilizzato per creare atmosfere controllate e inerti per la produzione di prodotti elettronici in processi quali la saldatura di circuiti stampati e circuiti elettrici e semiconduttori.
Settore sanitario
L'azoto viene utilizzato per congelare campioni biologici di ogni tipo per evitare danni nei processi di trasporto e conservazione. Il settore sanitario utilizza anche l'azoto liquido per la distruzione di tessuti malati.
L'impianto di azoto criogenico è un tipo di apparecchiatura familiare al pubblico. Si tratta principalmente di un tipo di apparecchiatura che utilizza l'aria come materia prima per separare l'azoto e l'ossigeno nell'aria. Tuttavia, la maggior parte delle persone non sa come utilizzare molto bene questa apparecchiatura.
Per prima cosa, controllare la direzione della valvola di sistema (aprire chiudere). La valvola di uscita del compressore d'aria è normalmente aperta, la valvola di ingresso dell'impianto di azoto criogenico è chiusa, la valvola di ingresso e di uscita del booster è chiusa e la valvola di temporizzazione del serbatoio di stoccaggio dell'azoto è chiusa. Quando il sistema è acceso, per prima cosa collegare l'impianto di azoto criogenico, quindi impostare il valore della temperatura sul termometro a 40 gradi e il valore di purezza sul misuratore di purezza a 0,6.
Accendere l'asciugatrice a freddo e lasciarla funzionare per 1-2 minuti. Diamo un'occhiata al misuratore di evaporazione. Aprire il compressore d'aria. Quando la pressione nel serbatoio dell'aria è maggiore di 1,1 MPa, aprire la valvola a farfalla di ingresso dell'impianto di azoto criogenico. Regolare il flussometro di campionamento dell'impianto di azoto criogenico a 1,5. Aprire la valvola a farfalla di ingresso del booster, aprire la valvola a farfalla superiore del booster, posizionare la colonna d'acqua per 50 mm, chiudere la valvola a farfalla, aprire la valvola di scarico e quindi aprire il serbatoio di stoccaggio dell'azoto per entrare nella valvola stagionale.
Quando la luce sull'impianto di azoto criogenico è accesa, indica che la purezza è inferiore al valore impostato. A questo punto, il compressore dovrebbe essere acceso. Dopo che il compressore riempie il serbatoio di stoccaggio dell'azoto, il compressore si fermerà automaticamente. A questo punto, quando la temperatura dell'indicatore di temperatura dell'impianto di azoto criogenico è impostata su 0 gradi, la temperatura effettiva scende sotto i 30 gradi. A questo punto, la valvola di ingresso dell'impianto di azoto criogenico può essere chiusa.
Livello di utilizzo dell'azoto:Se acquisti un impianto di azoto troppo grande per le tue esigenze specifiche, potrebbe finire per costarti soldi che non avevi bisogno di spendere. Al contrario, se il tuo utilizzo supera di gran lunga la capacità del tuo sistema di generazione di azoto, potresti riscontrare problemi e rallentamenti con la tua linea di produzione. Pertanto, è importante determinare quali livelli di utilizzo di azoto richiedono le tue operazioni quotidiane per aiutarti a prendere la decisione più informata.
Requisiti di purezza:Alcune applicazioni richiedono livelli di purezza più elevati rispetto ad altre. Ad esempio, è particolarmente importante per settori come l'imballaggio alimentare avere un prodotto finale che contenga il meno possibile o nessun ossigeno. La tecnologia a membrana e la tecnologia di adsorbimento a pressione oscillante (psa) sono due modi per generare azoto in loco. Sebbene ogni sistema condivida lo stesso obiettivo, i generatori di azoto a membrana sono generalmente utilizzati in applicazioni che richiedono un livello di purezza inferiore al 99,5%. Al contrario, i generatori di azoto psa sono più comunemente utilizzati dove le applicazioni richiedono livelli di purezza superiori al 99,5%.
Assegnazione dello spazio:Per installare un impianto di azoto, dovrai trovare lo spazio appropriato all'interno della tua struttura per ospitare l'attrezzatura. Capire le dimensioni del sistema di cui hai bisogno ti aiuterà a determinare di quanto spazio hai bisogno. Fortunatamente, i nostri esperti tecnici possono valutare il tuo sito e aiutarti a decidere quale tipo di sistema si adatta meglio alle tue limitazioni, assicurandosi anche che soddisfi esattamente le tue esigenze.
Costo del generatore di azoto:Sebbene possa esserci un costo iniziale per i prodotti di generazione di azoto, investire in un sistema ora significa che la tua struttura avrà una fornitura di gas garantita che porterà a enormi risparmi nel tempo. In genere, le aziende possono vedere un ritorno sull'investimento tra 6-18 mesi.
Introduzione dell'unità di separazione criogenica dell'aria
Le apparecchiature per la separazione criogenica dell'aria possono essere utilizzate in vari settori, come quello chimico, delle nuove energie, della metallurgia, ecc., in cui vi è una richiesta di notevoli quantità di azoto ad elevata purezza nella produzione industriale.
L'unità di separazione criogenica dell'aria impiega la condensazione a bassa temperatura per convertire l'aria in uno stato liquido. Grazie alle diverse temperature di evaporazione dei vari gas, questi possono essere separati e purificati dall'aria, producendo azoto, ossigeno e altri gas ad alta purezza essenziali per le applicazioni industriali.
Perché possiamo essere appaltatori EPC?
Il progetto di separazione criogenica dell'aria può incontrare varie sfide durante i processi personalizzati di progettazione e approvvigionamento. Tuttavia Shenger ha una vasta esperienza nella fornitura di set completi di unità di separazione dell'aria.
Progettazione di soluzioni complete
Grazie ad un team tecnico senior con trent'anni di esperienza, siamo in grado di personalizzare la progettazione dell'impianto in base alle specifiche esigenze del cliente.
Produzione e processo del sistema
Includono la compressione e la filtrazione dell'aria, il sistema di preraffreddamento e purificazione dell'aria, l'unità principale di separazione dell'aria e la vaporizzazione e lo stoccaggio.
Consegna e installazione delle attrezzature nei tempi previsti
Una volta completate tutte le consegne, disponiamo di un team tecnico professionale per la messa in servizio.
Sistema di controllo centrale avanzato
Sheng'er Gas Equipment ha una sofisticata sala di controllo centrale. Possiamo realizzare operazioni e manutenzioni da remoto di unità di separazione dell'aria criogenica.
Durante la fase di installazione dell'ASU, monitoriamo i progressi dell'installazione per la prima volta e completiamo l'installazione entro il tempo necessario al cliente. Durante il periodo di produzione del gas dell'attrezzatura, il nostro sistema di controllo centrale è direttamente collegato all'attrezzatura, consentendoci di monitorare la portata, la purezza e altre condizioni dell'attrezzatura in tempo.
La nostra fabbrica e le nostre attrezzature
Laboratorio di produzione standard di sicurezza
Certificazioni
La nostra fabbrica
Zhejiang Shenger Gas Equipment Manufacturing Co., Ltd. è stata fondata nel 2010 ed è specializzata nella produzione di impianti di ossigeno PSA, impianti di azoto PSA, apparecchiature di separazione criogenica dell'aria, impianti di ossigeno VPSA ecc. La fabbrica copre un'area di 16,000 metri quadrati, con un'area di costruzione di 10,000 metri quadrati e un valore di produzione annuale di oltre 80 milioni di yuan. Si trova nella splendida città di Hangzhou ed è un'impresa tecnologica privata nella provincia di Zhejiang.
video
Domande frequenti
